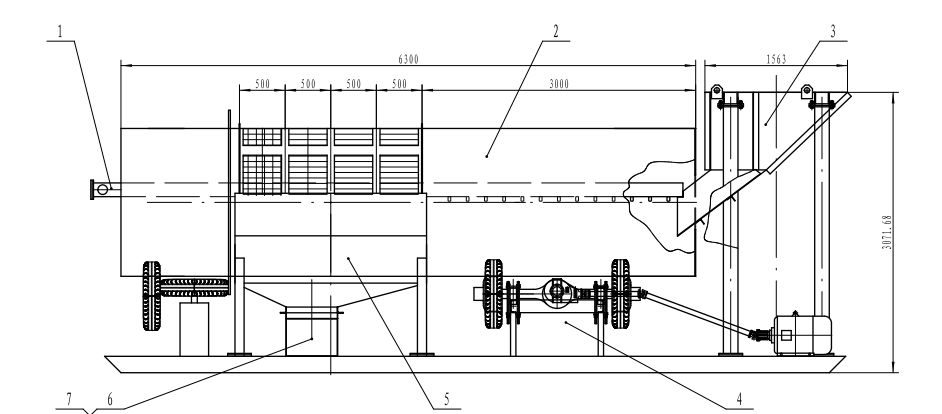

Скруббер-бутара представляет собой цилиндрический барабан, вращаемый вдоль своей продольной оси колёсным приводом. Барабан состоит из двух частей – глухой и сеющей. Исходный материал подаётся в барабан с большим количеством воды. В глухой части барабана (скруббере), снабжённой рыхлителями и порогами, происходит дезинтеграция материала и размыв содержащейся в нем глины. В сеющей части барабана (бутаре) материал рассеивается по классам крупности и освобождается от растворённой в воде глины. Скруббер-бутары применяются на первичном этапе при обогащении рудных пород, природных песков и техногенных отложений драгметаллов и иных полезных ископаемых, а также при карьерной разработке песка, щебня, угля и других полезных промышленных материалов с целью получения готового продукта или полуфабриката для последующей переработки. Барабан скруббера изготавливается из листового материала тощиной 18 мм. Внутри футируется износостойкой резиной.
Скруббер-бутары выпускаются в большом количестве модификаций и вариантов исполнения. В зависимости от заданного количества классов крупности при рассеве (два или три класса) скруббер-бутара может быть выполнена с односитной или двухситной сеющей частью барабана. В качестве приводных могут использоваться резиновые колеса, либо приводная шестерня, выполненная из особо прочной стали. Привод выполняется как от электродвигателя, так и от двигателя внутреннего сгорания, что особо важно при эксплуатации проибора в труднодоступных местах в условиях отсутствия электроснабжения. Скруббер-бутары комплектуются водяным насосом с трубой орошения, идущей внутри барабана; колодами, блоком мягкого пуска с вариатором частоты вращения. Прибор устанавливается на сани, позволяющие перемещать его на небольшие расстояния с помощью любого транспортного средства. Скруббер - бутары могут быть изготовлены и поставлены в соответствии с пожеланиями заказчика.
Технические характеристики
|
Параметр
|
YTS1000
|
YTS1600
|
YTS1800
|
YTS2000
|
|
Производительность т/час
|
40 – 50
|
80 – 100
|
200
|
400
|
|
Диаметр барабана мм
|
1000
|
1600
|
1800
|
2000
|
|
Длина барабана мм
|
4500
|
6300
|
7600
|
8800
|
|
Установленная мощность КВт
|
11
|
22
|
115
|
130
|
|
Ячея щелевого сита
|
15
|
20
|
8х8; 30х30
|
20
|
|
Обороты барабана
|
19
|
17
|
16
|
17
|

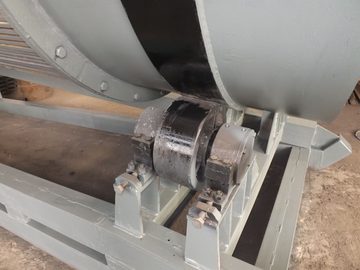

Приводная шестерня

Дизельный двигатель

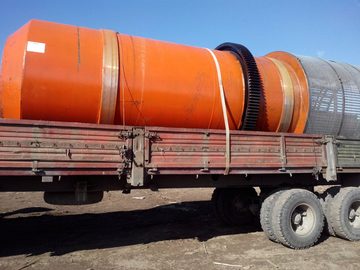

Погрузка
YTS1600
|
