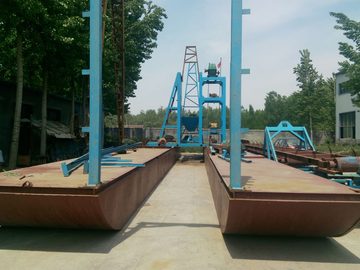

ДРАГА

Тип	Черпаковая драга
2.       основные параметры
(1)      общая длина	23.5 м
(2)      общая ширина	6.2 м
(3)      высота борта	1.1 м
(4)      осадка	0.8 m
(5)      глубина черпания	8 м
3.         основная рама
(1)      общая высота	7.3 м
(2)      общая ширина	1.6 м
4.         черпающее устройство
(1)       общая длина	18.6 м
(2)       мощность	22 кВт
(3)       привод	Редуктор  650
5.         барабанный грохот
(1)       общая длина	3 м
(2)       диаметр	1.5 м
(3)       мощность	7.5 кВт
(4)       привод	Редуктор 350
6.         черпаки, цепь, ротор
(1)       параметры цепи	600 мм *90 мм *22 мм
(2)       параметры черпаков	600 мм, 70 штук
(3)       параметры роторов	1000 мм,1200 мм
.7. Виброколода YL-1050（2 штуки）
(1)        Габариты		5.2 м*1.2 м *1.1м
(2)         Мощность		4 кВт
(3)        Привод		Редуктор 350
(4)         Разгрузка		Электроподъёмник
8.         Пескомой
(1)     Габариты		2.8 м*1.5 м *3.5.м
(2)       Мощность		7.5 кВт
9.         Транспортер
（1）Габариты конвейера для песка		15 м*1.0 м
（2）Мощность		7.5 кВт
(3）Габариты конвейера для щебня		8 м
（4）Мощность		5.5 кВт
9.         Лебедки, подъёмные устройства
(1)      Большой подъёмник
(2)      Мощность		11KW
(3)      Привод		Редуктор 350
(4)     Лебедка  3 штуки
(5)       Мощность		4 кВт*3штуки
(4)       Привод		Редуктор 250*3шт
(5)       Трос		16 мм
(6)       Обороты		30-40  об/мин
10.       Система подачи воды
(1)      6 –ти дюймовый центробежный насос высокого давления
(2)      Мощность		15 KW
(3)      Производительность		200 м³/час
11.       Система управления, кабина
(1)       Кнопочная панель управления		«Сименс» Германия
(2)       Модульная кабина
11.      Окраска
Антикоррозионное покрытие в 4 слоя		Эпоксидная краска
12.       Ограждение
(1)       По всему периметру понтона
13.       Общая мощность		90 кВт
Силовая установка		Дизель  6105  120-кВт
Производительность		100 м3/час
